電池儲能系統中的力特保護器件

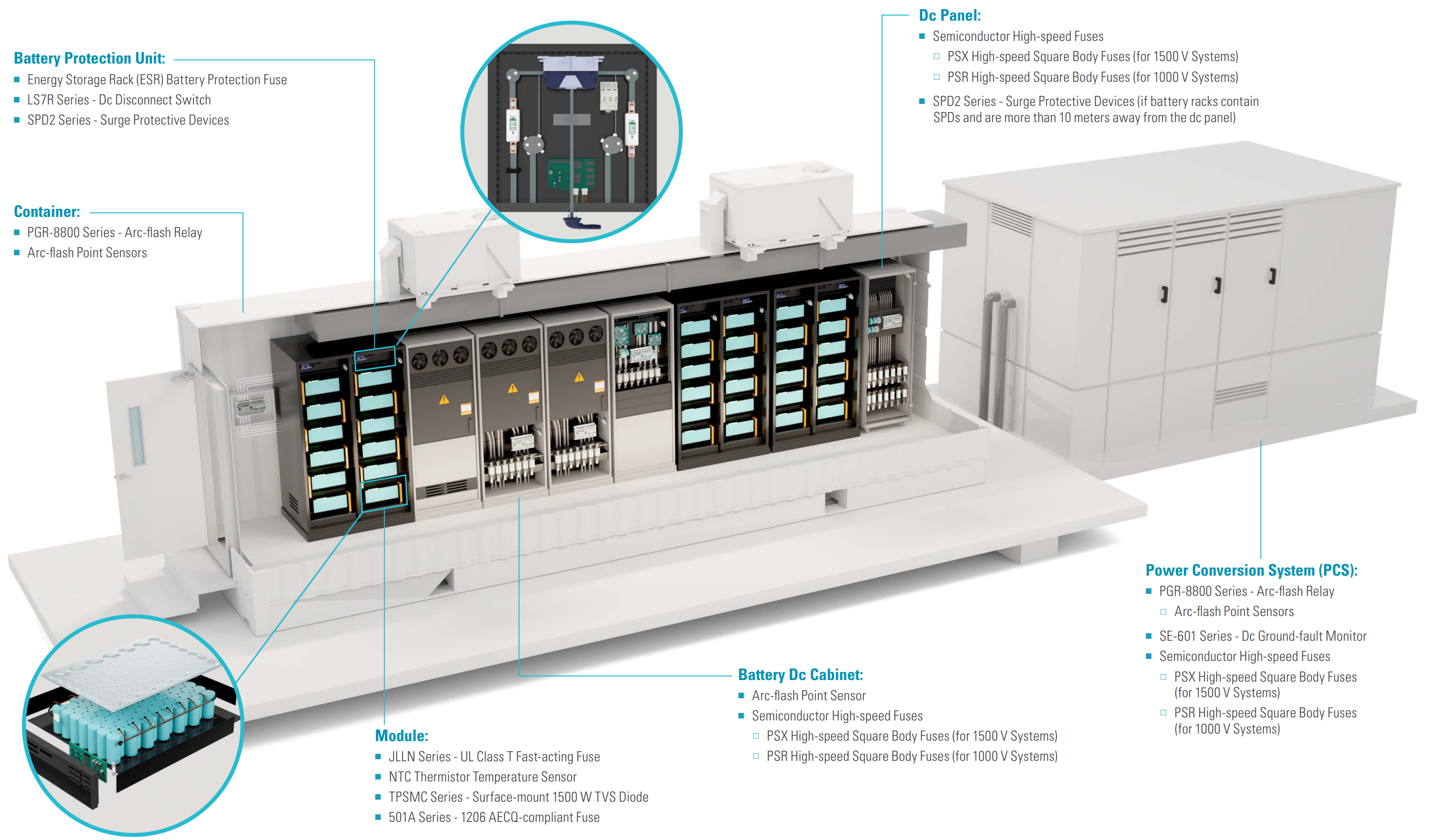

電池儲能系統 (簡稱 BESS) 是一種連接電網的大型電池系統，用于電力和能量存儲。它的組成部分包括
■ 電池系統中的獨立電池單體(CELL) ，將化學能轉化為電能
■ 由電池單體串并聯組合后形成的電池模組 (modules)，模組里包含模組電池管理系統(MBMS)來負責監測和控制所有的電池單體工作狀態。
■ 由電池模組串聯組成的電池柜，以及電池保護單元 (BPU 或稱為電池柜控制器)。
*電池保護單元包括模組內的電池管理系統(BMS) 共同監控電池電壓、溫度、SOC以及電池的充放電循環
■ 由電池柜并聯組成的集裝箱集裝箱內也有一些額外的控制組件來控制和管理箱內環境
■ 功率變換單元(PCS)或雙向逆變器，將電池中存儲的直流電轉換為交流電回饋到電網和終端，同時 PCS 也從電網獲取電力來給電池充電
電池儲能系統里包含眾多的安全系統，比如火災控制系統、煙霧探測系統、溫度控制系統. 同時也可能包含冷卻、加熱、通風和空調系統，具體包含哪些視具體的系統要求而定。
BATTERY ENERGY STORAGE SYSTEM ARCHITECTURES

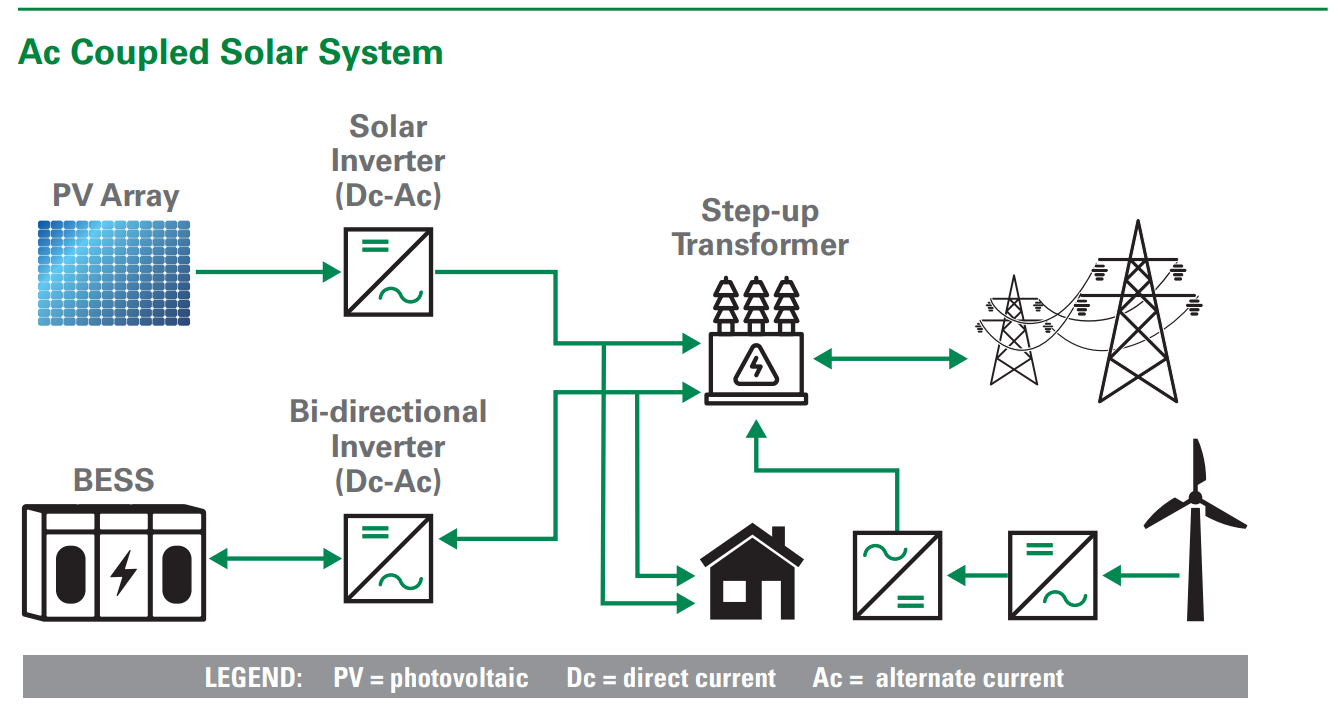

儲能系統的組件連接一般有兩種方式，主要的區別在于電流合并路徑。光伏板和儲能系統都是直流電，因此必須將直流電轉換為交流電才能給終端客戶使用，轉換的方式有交流耦合和直流耦合兩種方式，如下圖示:
特點:
■ 包含 2個逆變器
□ 光伏逆變器
□ 電池側雙向逆變器
■ 更高的靈活性
■ 安裝更方便，尤其適用于改造
■ 可保留現有的并網逆變器，節約成本
■ 能量經過多次轉換，損耗較大，系統效率較低
■ 系統改造的理想選擇
□ 如果有現有的光伏系統，這種連接方式更具成本效益
特定:
■ 利用單個逆變器為負載供電，從而節省成本
■ 更少的組件，可降低成本和維護
■ 能量單極變換，系統效率更高，損耗更低
■ 儲能系統和光伏組件之間的電纜較短，有助于減少損耗
■ 不適合現有系統的改造
□ 需要更換現有的光伏逆變器
□ 多數情況下光伏板組件的電纜需要重新連接
□ 現有光伏逆變系統中安裝方式復雜
電池儲能系統中的保護器件
高速方形熔斷器
儲能系統的客戶需求更高直流電壓、電流和分斷能力的熔斷器來保護電池和直流電路，力特PSX 和 PSR 系列方形熔斷器能提供更高的響應速度、更高的直流電壓和分斷能力，防止系統因過流而導致代價高昂的災難性故障,同時小外殼尺寸有助于設計更緊湊的高功率密度系統PSX系列最高 1500Vdc，分斷能力 2500KAdc，PSR 系列最高 1000Vdc 分斷能力 150 kA dc。
電弧保護
電弧保護繼電器通過向斷路器發送跳閘信號來快速檢測正在形成的電弧閃光.從而減少滅弧時間和可能的損壞。它們通過提供直接激活電氣系統斷路器的輸出來實現快速反應，由斷路器直接切斷產生電弧的電流。安裝弧光繼電器可以大大減少滅弧時間和電弧釋放的能量，有效防止設備損壞和人員受傷。

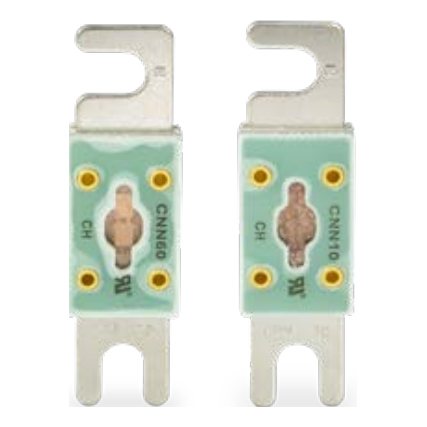

CNN 48V 直流熔斷器
CNN 保險絲專為與直流電池供電設備(如電池系統)相關的重負載而設計。其緊湊的尺寸節省了空間，并提供了設計靈活性。CNN 保險絲在產品本體上開有一個觀測窗口，可以直觀的顯示保險絲狀態，極大地增加了便利性。
儲能柜保護熔斷器
儲能柜保護熔斷器 ESR 系列專為保護儲能系統、逆變器和其他直流應用中的電池柜而設計。這款 1500 V 直流高速方形熔斷器可達 到 aBat 級，部分量程的保險絲分斷動作極快，公具有極出色的短路保護和低最小分斷能力 (MBC)，可覆蓋傳統高速保險絲無法保護的一系列過電流保護要求
接地故障保護
電池儲能系統中存在各種因素都可能導致發生接地故障，即使是一些無法識別的低漏電流接地故障也可能造成嚴重損壞。電池儲能系統通常是非接地系統，在發生第一次接地故障后可能還在繼續運行，導致無故障總線上的電壓高于接地但沒有電流流動。然而從設備保護和工人安全的角度來看，任何接地故障都可能會產生災難性后果。所以不接地甚至接地的電池儲能系統都需要接地故障檢測和保護，以保持系統安全運行。

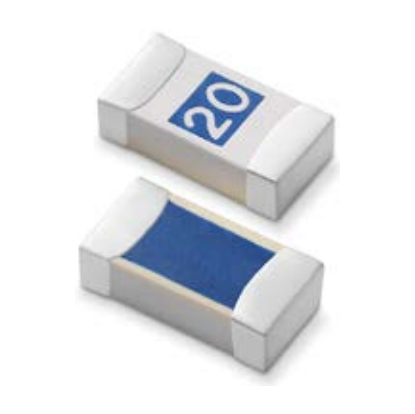

SMD 小型熔斷器
力特 501A系列車規級熔斷器是專門設計用于為電池儲能系統中的電池單體監控提供保護

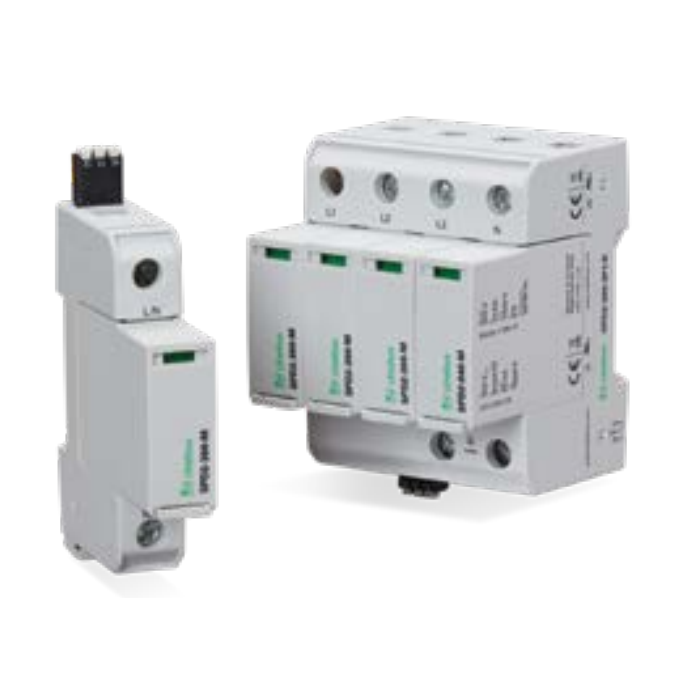

浪涌保護器件
浪涌保護器件 (SPDs)可以提供對電池儲能系統的微秒級的浪涌保護。SPDS 器件通過快速響應可以限制設備上的過壓事件發生，大大減小因為浪涌造成意外停機帶來的高昂的損失
TLS 緊湊型熔斷器
力特TLS 系列熔斷器工作電壓可高達 170V dc，為直流配電電路中的電纜和組件 (如電池儲能系統中的模組)提供限流短路保護。TLS 系列的緊湊設計和多種安裝方式使其可極方便的用于各種應用。
符合 UL 認證的快速熔斷器
力特小尺寸的T類熔斷器額定電流可高達 30A，體積不到 R類的 1/3。按照 NEC 的標準，T類保險絲可為無感電路和設備提供快速的過載和短路保護。
