納芯微 120V半橋驅動NSD1224系列
納芯微 120V半橋驅動NSD1224系列
納芯微全新推出120V半橋驅動NSD1224系列產品，該系列產品具備3A/-4A的峰值驅動電流能力，集成高壓自舉二極管，提供使能、互鎖、欠壓保護不同版本，有SOP8、HSOP8、DFN10、DFN8多種封裝可選，廣泛適用于微逆、功率優化器、電源模塊、新能源汽車等應用場景。
NSD1224產品特性
· VDD供電耐壓：20V
· HS橋臂中點耐壓：-10V~115V
· 輸入引腳耐受負壓：-10V
· HS耐共模瞬變：50V/ns
· 峰值驅動電流：3A/-4A
· 兼容CMOS/TTL電平輸入
· 輸入互鎖功能
· 高低側輸出獨立UVLO保護
· 集成高壓自舉二極管
· 輸入輸出延時小于16ns
· 高低邊傳輸延時匹配小于1ns
· DFN10封裝有使能引腳，待機時靜態功耗低至7uA
· SOP8、HSOP8、DFN10、DFN8封裝
· 結溫范圍-40°C~150°C
NSD1224典型應用框圖
納芯微NSD1224半橋驅動性能優異，
具備互鎖功能、輸入耐負壓和HS耐負壓能力
在電源應用中，受高頻開關噪聲的影響，半橋驅動芯片的輸入引腳容易受到干擾，可能會出現高低邊輸入被同時拉高的情況，導致驅動芯片的高低邊輸出同時為高，引發功率管橋臂直通，造成電源設備損壞。
NSD1224在兩個輸入同時為高電平時，會觸發互鎖模式，此時高低邊輸出被同時拉低，只有當任一輸入變為低電平，輸出才會恢復至跟隨輸入的正常狀態。NSD1224的互鎖功能，有效避免了因輸入信號干擾造成的橋臂直通問題，提高了系統可靠性。

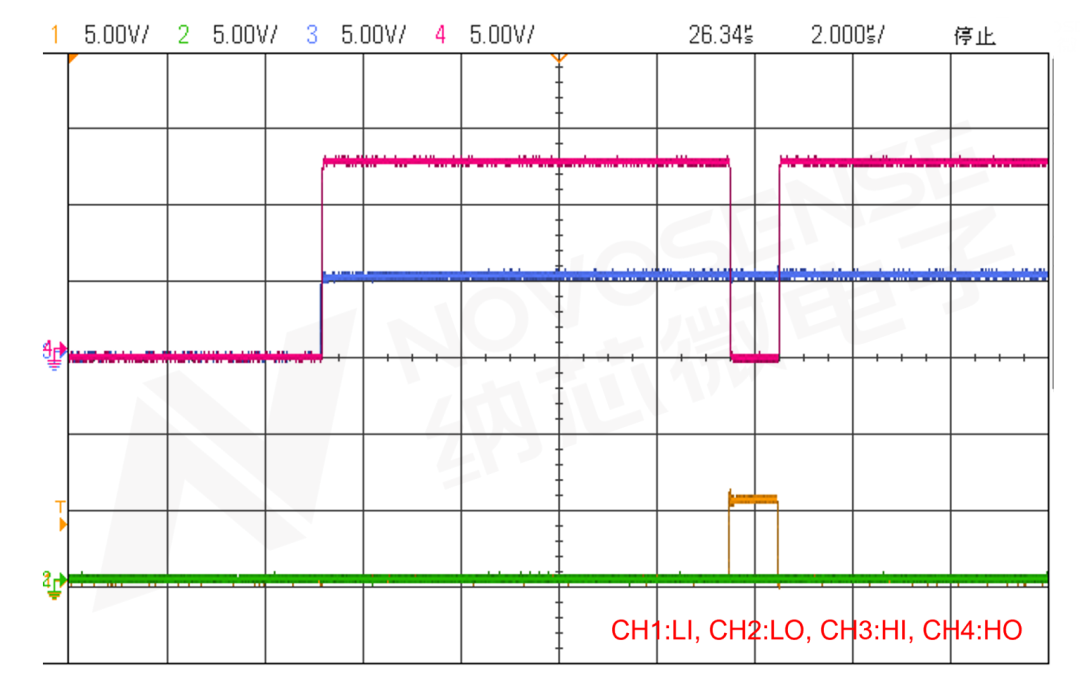

NSD1224互鎖功能測試波形
在電源應用中，受MOSFET高頻開關影響會在GND回路上產生瞬態電流，由于控制器和驅動器之間的PCB走線會存在寄生電感，瞬態電流和寄生電感的相互作用在會在驅動芯片的輸入引腳產生負壓尖峰，造成驅動芯片邏輯錯誤甚至損壞。NSD1224輸入引腳增強了耐負壓設計，可以承受-10V的負壓（推薦工作值-5V），從而提高了芯片的可靠性，也降低了對系統設計的要求。
NSD1224輸入耐負壓測試波形
NSD1224的HS引腳耐受-10V負壓與50V/ns共模瞬變，適用于高頻、高效開關電源應用。
隨著電源效率要求的不斷提高，為減小開關損耗，MOSFET的開關速度也越來越快。高速開關導致的di/dt與寄生電感會在HS引腳產生瞬態負壓，容易造成驅動芯片發生閂鎖甚至損壞，NSD1224的HS引腳可以耐受-10V的負壓（推薦工作值-8V），有效解決了高頻、高效開關電源的應用難題。此外，NSD1224的HS引腳可以承受50V/ns共模瞬變，具有很強的抗共模干擾能力。
NSD1224 HS引腳耐負壓測試波形

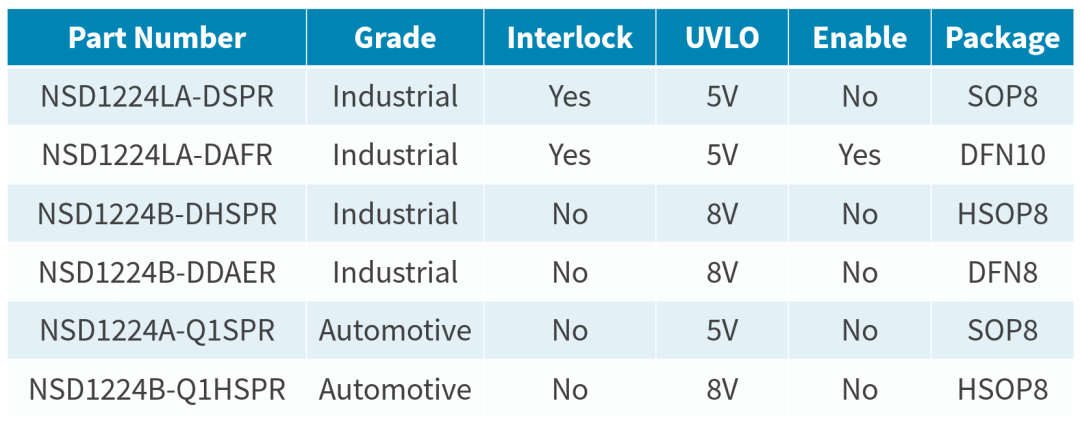

NSD1224系列產品選型表
免費送樣
NSM2019目前可提供樣品，如需申請樣片或訂購可郵件至sales@szapl.com，或致電4008-860-626，或聯系當地銷售。
