如果您是一個資深水表、電表或氣表（民用三表）設計工程師，可能會感嘆該市場變化之快。從最初的機械式計量表，需要人工抄表，柜臺付費，發展到如今的智能化民用表，不僅節省了大量人力和時間，也使這些民用表能夠實現互聯，與智能電網等區域性智能資源網絡達成無縫銜接，但這對民用表的功能和設計提出了更高要求。
設計挑戰
伴隨云計算、大數據以及物聯網等人工智能技術的發展，以及國家對于推進智慧城市建設的大力推動，傳統水電氣表計量行業也在發生快速變化。智能水電氣表不僅需要采集用戶在資源網絡中的消費數據，還需要存儲和傳輸這些數據到互聯網，以便進一步分析。另一方面，作為國家資源網絡的重要組成部分，這些民用表的安全性也需要保證，需要滿足防止黑客攻擊，遠程惡意控制和負載識別等基本要求。
此外，這些民用表還必須能夠滿足所在地區的強制法規要求。資源網絡有很強的專屬性，不同國家或者地區有其特定的要求。如果您的設計是面向國際市場，首先需要了解目標市場有哪些具體要求，譬如數據計量、數據存儲、遠程控制和通訊方式等等。
民用三表的設計一方面要在技術層面滿足性能、可靠性、安全性要求，同時也需要滿足目標市場的法規要求。為此，Littelfuse特意針對這些問題精心準備了一個演示文稿供大家參考，這里簡要介紹其中一些內容。
智能電表

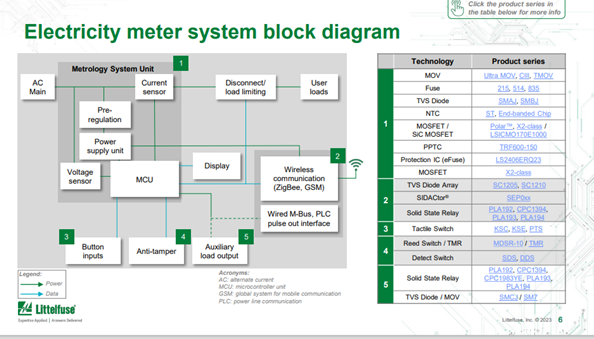

原理框圖

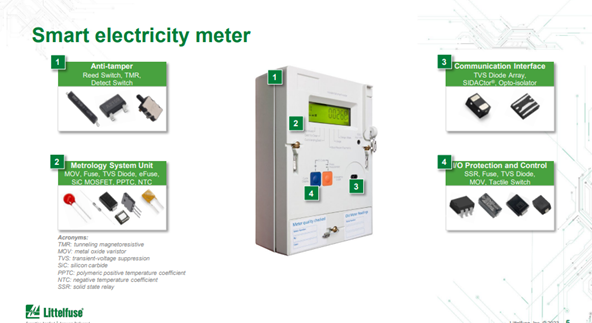

推薦零部件
智能水、氣表
原理框圖

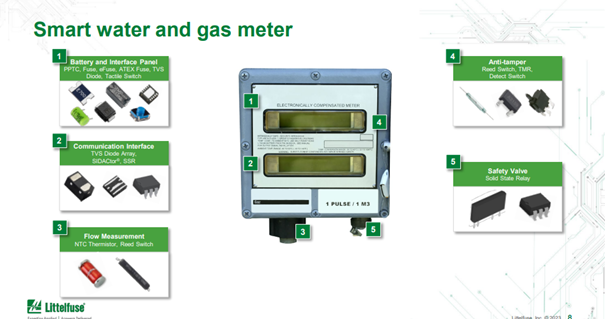

推薦零部件
典型產品介紹
TMOV系列熱保護變阻器
Littelfuse TMOV系列熱保護變阻器包括一個徑向引線金屬氧化物電阻器（MOV），帶有集成式熱激活元件，設計用于在出現UL 1449中概述的異常過電壓、異常電流等造成的過熱時斷開。
關鍵特性：
- 不含鉛，符合RoHS標準
- 專利集成式熱保護裝置（專利號US6636403）
- 更容易使SPD產品符合UL1449第3版要求
- 高達10kA峰值浪涌電流額定值
- 可波峰焊接
- 標準引線和間距選項
- 低泄漏
- 工作溫度范圍：-55～+85℃

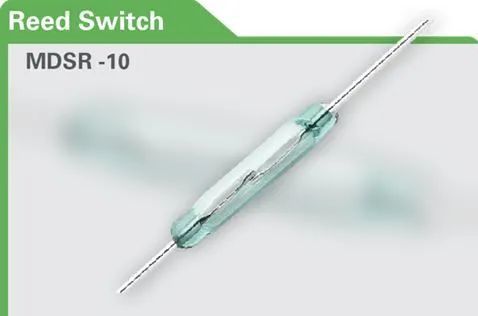

MDSR-10系列磁簧開關
該系列磁簧開關為超小型常開開關，帶有長10.16mm，直徑1.80mm（0.400“x 0.071”）的玻璃外殼，能夠在10W下切換200Vdc，可用靈敏度范圍為10～25 AT。具有高于1012Ω的絕緣電阻，接觸電阻可低至小于120mΩ，可提供表面安裝版本（MDSM-10）。
關鍵特性：
- 常開開關，能夠在10W下切換200Vdc
- 可用靈敏度范圍為10～25 AT
- 密封開關觸點不受外部環境影響，也不會對外部環境產生影響
- 零功率觸點閉合
- 非常適合切換微控制器邏輯負載
CPC1394（1-Form-A）系列固態繼電器
CPC1394（1-Form-a）是一種單極常開固態繼電器，具有5000Vrms的增強型輸入輸出隔離，輸出采用高效MOSFET開關構建，采用了IXYS專利的OptoMOS架構，一個高效紅外LED輸入可控制光耦合輸出。
關鍵特性:
- 低驅動電流
- 高可靠性
- 光學隔離輸入和輸出
- 無EMI/RFI產生
- 無需抑制電路，無電弧
- 可機器插入，可波峰焊
- 交流/直流開關
- FCC兼容

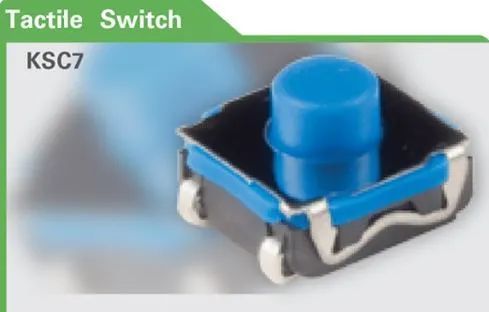

KSC7系列密封觸點開關
用于SMT組裝的KSC7系列密封輕觸開關是Littelfuse旗下C&K產品，可提供多種安裝和致動配置，可根據具體應用需求進行配置，具有非常高的靈活性。KSC7防水性能達到IP67級要求，開關高度4.4mm，可提供長壽命和高耐用性。
關鍵特性：
- 適應性觸覺
- 軟致動器，4.4mm高度
- 長壽命和高耐用性
免費送樣
所有產品均可提供樣品，如需申請樣片或訂購可郵件至sales@szapl.com，或致電4008-860-626，或聯系當地銷售。
