400A?頻機器?焊接電源
發布時間：
2023-05-24 14:32
項?簡介

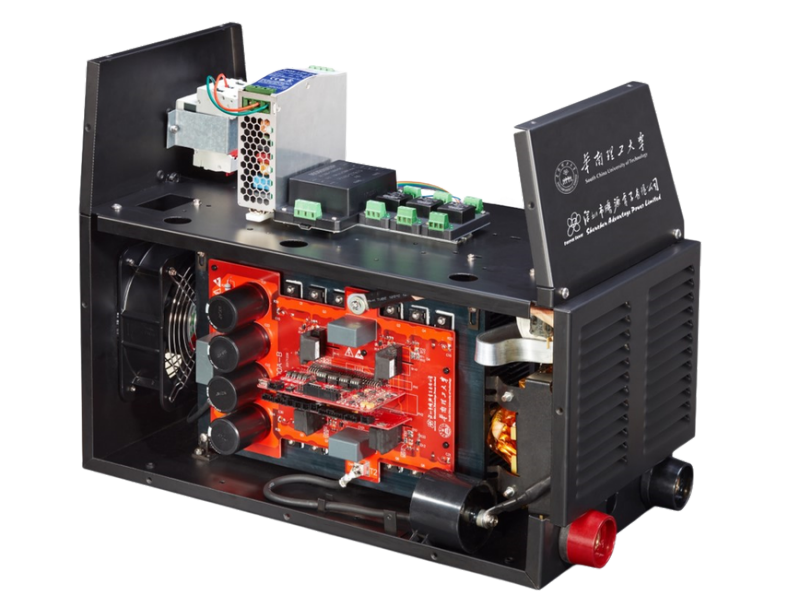

本參考設計?案是?頻逆變式機器?焊接電源，采?DSC微處理器，實現全數字控制，額定電流為350A. 主電路采?基于SiC器件的硬開關全橋?案。電路簡單，使??研SiC驅動模塊，實現有源密勒鉗位和去飽和短路保護功能，提?了系統的可靠性。
設計指標
| 輸入電壓 | 380Vac |
| 輸出電壓 | 400A |
| 額定功率 | 15KW |
| 開關頻率 | 200KHz |
| 系統效率 | > 92% |
?案特點
· 焊接電源板載化，實現整機小型化、高效化:
· 開關頻率高達200kHz，能效可高達94%以上;
· 包括CAN BUS、RS232/485等在內的多種全數字化通訊接口
· 極其優異的動態響應性能，可以實現對焊接電弧的精細化調控
主拓撲
主要器件
| 器件功能 | 器件型號 | 器件品牌 |
| Sid Mos | C3M0065100K | Wolfspeed |
| 驅動IC | APD202 | 鵬源自研 |
| 輸出整流二極管 | DSA3001200NA | 力特 |

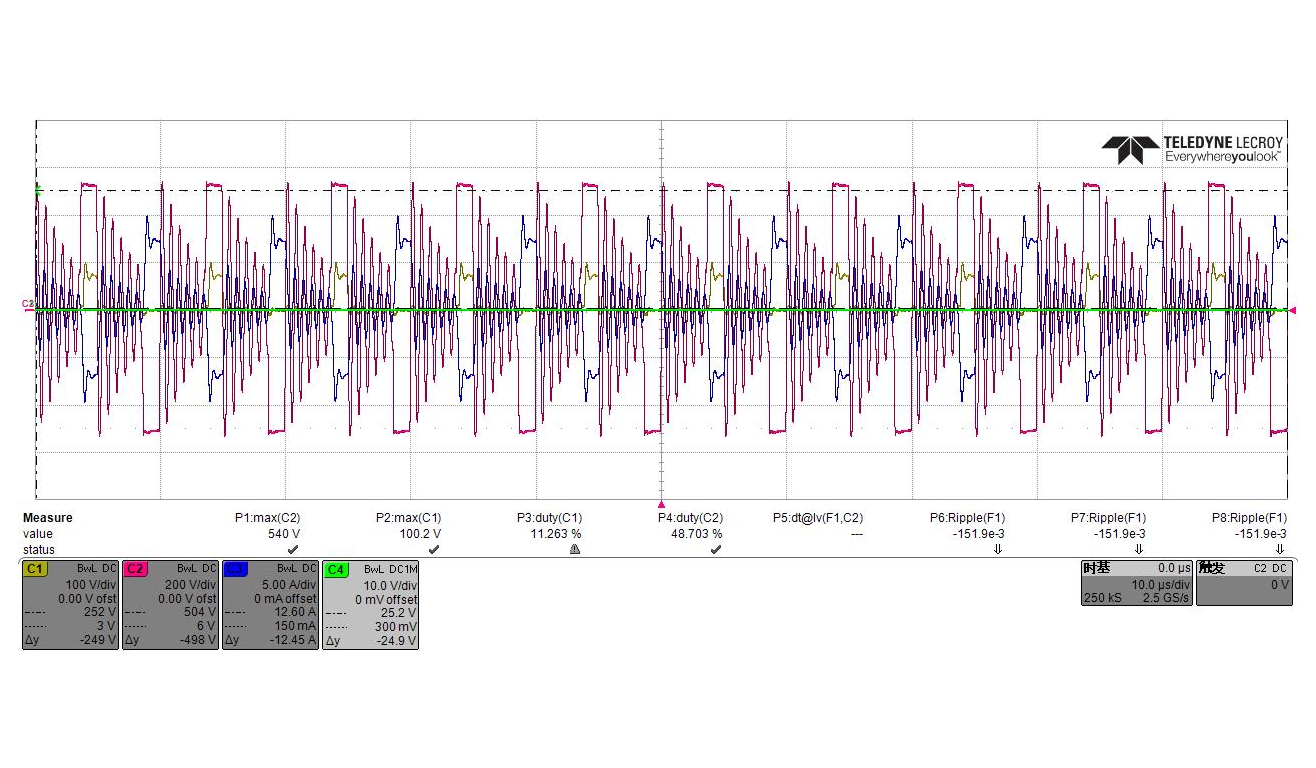

實測結果和?作波形
RCD Load 3KVA
PF=0.5 逆變短路保護1s
空載緩啟動
滿載工作波形
空載工作波形
50A負載工作波形
200A 負載工作波形
400A負載工作波形

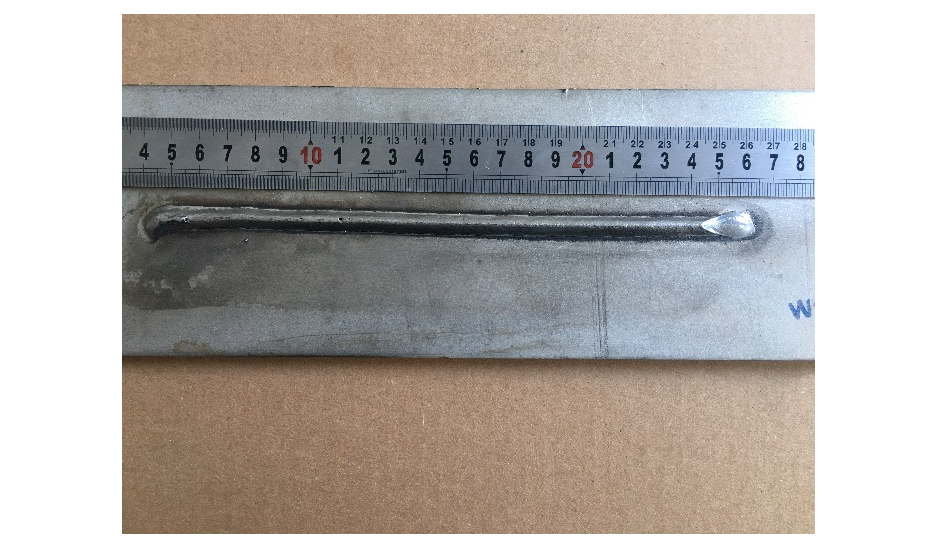

焊接效果
相關文件下載
文件名稱
發布時間
下載
400A高頻機器人焊接電源
2023-05-24
