400W 3相輸入風機驅動
發布時間：
2023-05-24 14:42
項?簡介
此參考設計?案是專為單相輸?的?機驅動轉為三相輸?設計。 單相輸?時，?機驅動?線電壓為400V。為適配三相輸?，將三相AC輸??先升壓?700Vdc，再將700Vdc降壓?400Vdc。三相PFC和Buck變換器由?顆MCU控制，?機驅動由另?顆MCU控制。三相PFC實現了10%負載時，iTHD在20%以內的設計要求.
設計指標
| 輸入電壓 | 380Vac+-10% |
| 輸出電壓 | 400Vdc |
| 額定功率 | 400W |
| 系統效率 | >90% |
?案特點
· 6管3橋臂有源3相PFC;
· MCU控制3相PFC+buck變換器;SVPWM算法;針對低電流iTHD優化設計;
· 輸出400V，無縫替換單相輸入電機驅動;
· 相同拓撲可拓展至各種功率段;
· 整體解決方案，3相PFC+buck+風機驅動;
· 保護功能全名，包括輸入過欠壓，輸入逐周期過流保護，輸出過壓保護，過載保護;

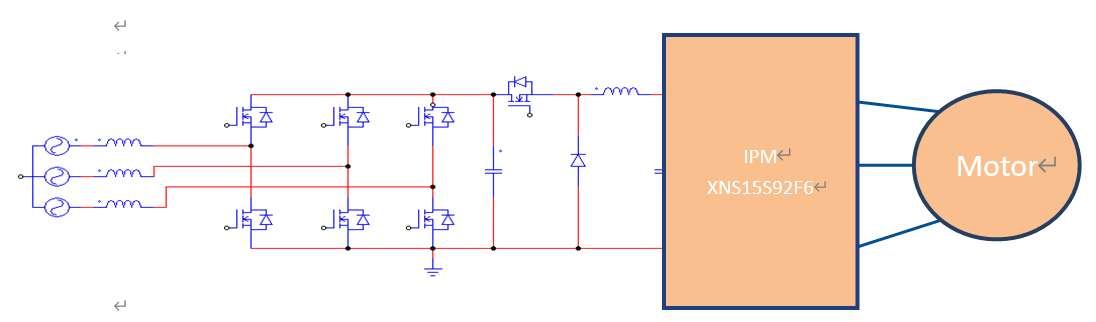

主拓撲
主要器件
| 器件功能 | 器件型號 | 器件品牌 |
| 輸入保險絲 | 0443002.DR | 力特 |
| PFC & Buck MOS | IXFQ8N85X | 力特 |
| Buck 二極管 | IVID1200502 | 瞻芯 |
| 輸入電流采樣 | MCA1101-05-5 | 新納 |
| 驅動芯片 | NSi6801C-DSWFR | 納芯微 |
| 輔助源MOS | IXTH2N15 | 力特 |

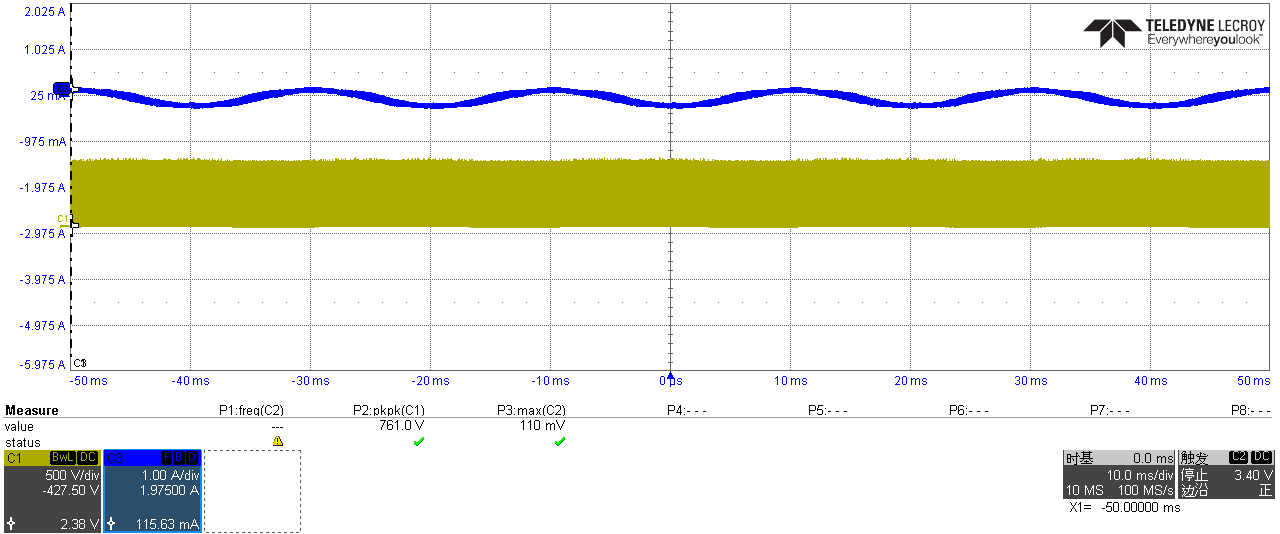

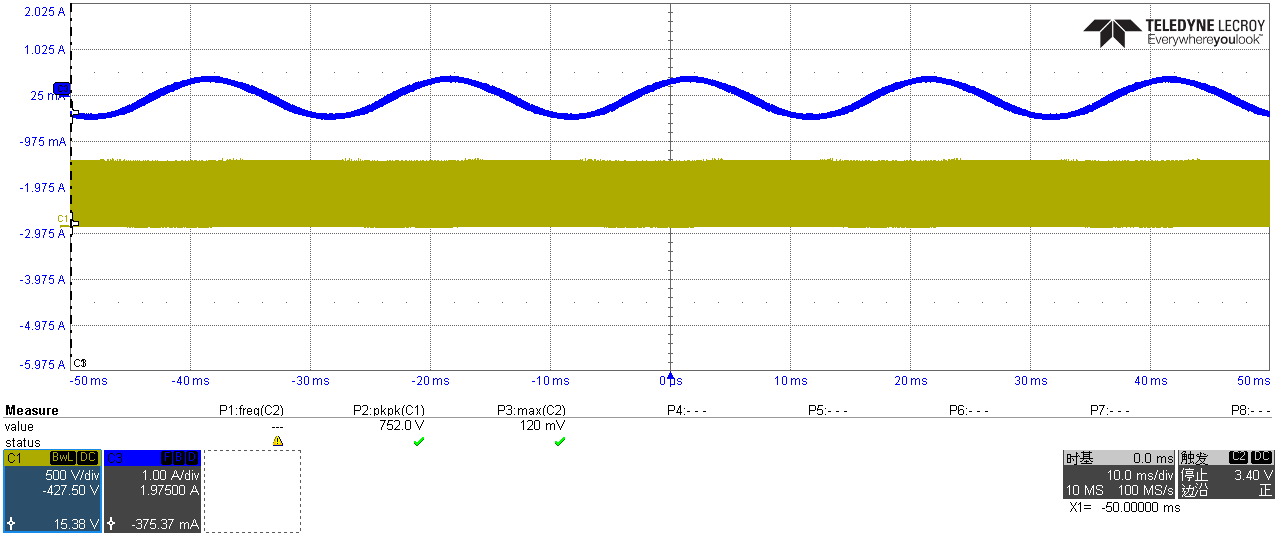

實測結果和?作波形
整個負載范圍ITHD小于10%
效率曲線
Iin@0.1A load
Iin@0.2A load
Iin@0.3A load
Iin@0.5A load
輸出電壓單調緩啟動
滿載Vds
相關文件下載
文件名稱
發布時間
下載
400W 3相輸入風機驅動
2023-05-24
