3.6KW?特幣礦機電源
發布時間：
2023-05-24 14:57
項?簡介
本項?為3.6KW?特幣礦機電源，輸?90Vac~264Vac，輸出12V/300A。前級采?基于SiC的圖騰柱PFC，后級采?交錯并聯同步整流LLC。
前級圖騰柱PFC可以實現極?效率（峰值效率?達99%）；后級交錯并聯同步整流LLC可以有效降低輸出電流紋波，將輸出電流紋波有效值從輸出電流的48%降低到12%，極?地減輕了輸出電容的設計壓?。
整機由單?MCU控制，通過控制諧振參數與PCB?線實現了兩相LLC的均流，完成了整機的設計。
前級圖騰柱PFC可以實現極?效率（峰值效率?達99%）；后級交錯并聯同步整流LLC可以有效降低輸出電流紋波，將輸出電流紋波有效值從輸出電流的48%降低到12%，極?地減輕了輸出電容的設計壓?。
整機由單?MCU控制，通過控制諧振參數與PCB?線實現了兩相LLC的均流，完成了整機的設計。
設計指標
| 輸入電壓 | 90Vac~264Vac |
| 輸出電壓 | 12Vdc |
| 額定功率 | 3600W |
| 系統效率 | 94%@50%load，90.5%@100%load |
?案特點
· 圖騰柱PFC達到99%效率;
· 交錯并聯LLC極大的減小了輸出電流紋波，輸出電容少，壽命長;
· 單顆旋智MCU控制PFC和交錯并聯LLC，降低了系統控制成本;
· 兩路LLC硬件參數高一致性----均流設計:
· 保護功能齊全，包括輸入過欠壓，輸入逐周期過流保護，輸出過壓保護，過載保護
主拓撲
主要器件
| 器件功能 | 器件型號 | 器件品牌 |
| 輸入保險絲 | 0443002.DR | 力特 |
| PFC HF MOS | C3M0060065K | Wolfspeed |
| PFC HF MOS | IXFH80N65X2 | Wolfspeed |
| PFC驅動IC | IXDN609SIA | 力特 |
| PFC電流采樣 | MCA1101-50-5 | 新納 |
| LLC MOS | IXFH34N65X2 | 力特 |
| LLC驅動IC | IXDN604SIA | 力特 |
實測結果和?作波形
效率曲線

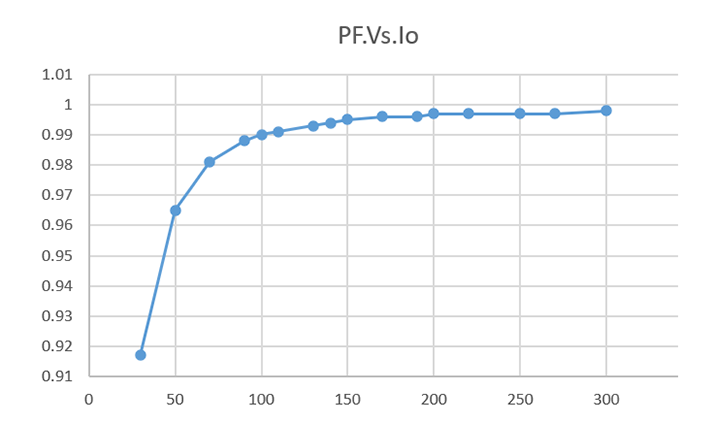

PF值曲線

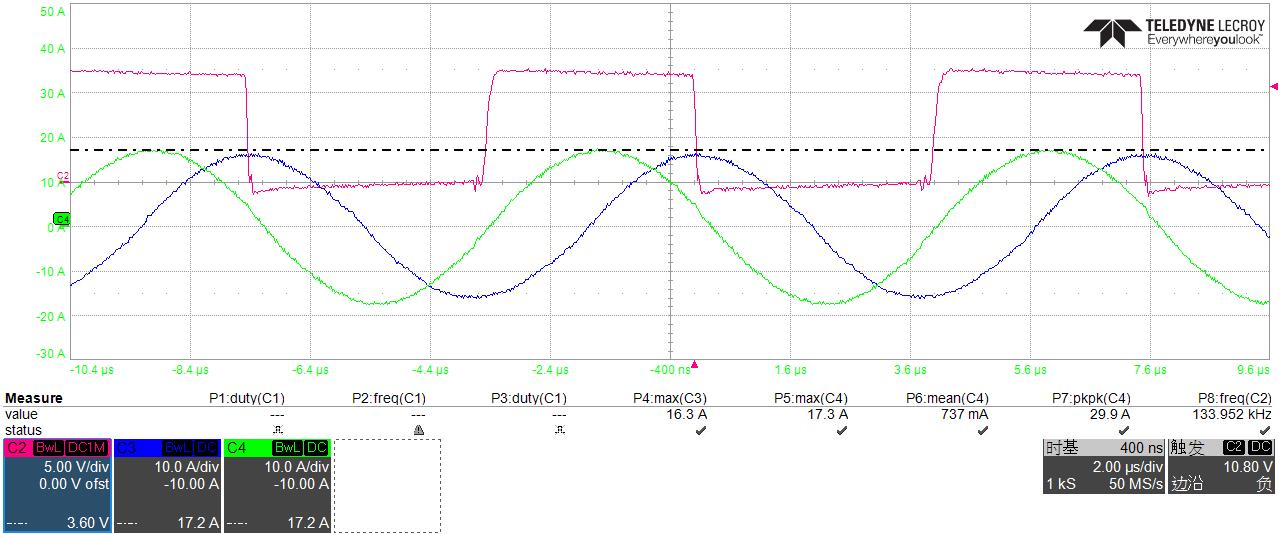

50A 兩路交錯LLC諧振電流工作波形
100A 兩路交錯LLC諧振電流工作波形
176Vac滿載啟動—輸出電壓
滿載輸出電壓紋波—20.5V： 5%輸出電壓
200A 兩路交錯LLC諧振電流工作波形
300A 兩路交錯LLC諧振電流工作波形
相關文件下載
文件名稱
發布時間
下載
3.6KW比特幣礦機電源
2023-05-24
