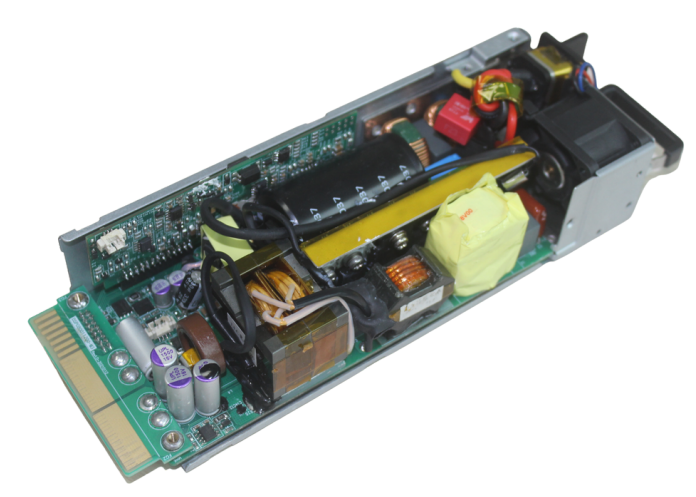

800W鉑?效率服務器電源
發布時間：
2023-05-24 15:48
項?簡介
本參考設計提供了?種低成本的服務器電源設計?案。系統采?PFC和同步整流LLC的主功率電路，采?單顆旋智ARM4浮點MCU SPC1168完成PFC和LLC的控制。本?案實現了鉑?效率標準和待機功耗的要求，滿?全負載范圍的iTHD設計需求，并可實現?動均流、滿?系統動態要求，是?款完成度極?的服務器電源參考設計。
設計指標
| 輸入電壓 | 90Vac~264Vac |
| 輸出電壓 | 12Vdc |
| 額定功率 | 800W |
| 系統效率 | 94%@半載，92%@滿載 |
| PF | >0.99 |
| 開關頻率 | PFC:65KHz LLC:80-350KHz |
?案特點
· 單穎ARM 內核MCU 控制PFC+同步整流LLC，成本極優;
· 完全滿足80+白金效率標準;
· 完全滿足PF&iTHD要求:
· 兼容AC&DC輸入;
· 主動均流;
· 完備的保護功能，輸入過欠壓、過流、母線過壓、輸出過欠壓、過流、短路保護等;
主拓撲
主要器件
| 器件功能 | 器件型號 | 器件品牌 |
| 輸入熔斷器 | 0487020MXEP | 力特 |
| 輸入整流橋 | GB]2508 | 虹揚 |
| PFC電流采樣 | MCA1101-20-5 | 新納 |
| PFC MOSFET | SRC60R090BT | 尚陽通 |
| PFC 二極管 | G4HO6510AT | 泰科天潤 |
| PFC驅動IC | IX4340N | 力特 |
| LLC 原邊MOSFET | SRC60R140BTC-E | 尚陽通 |
| LLC 原邊驅動IC | NSI6602B-DSPNR | 納芯微 |
| LLC 副邊MOSFET | PDC3094X | 博盛 |
| LLC 副邊驅動IC | IXDN609SIA | 力特 |
實測結果和?作波形
230Vac效率曲線

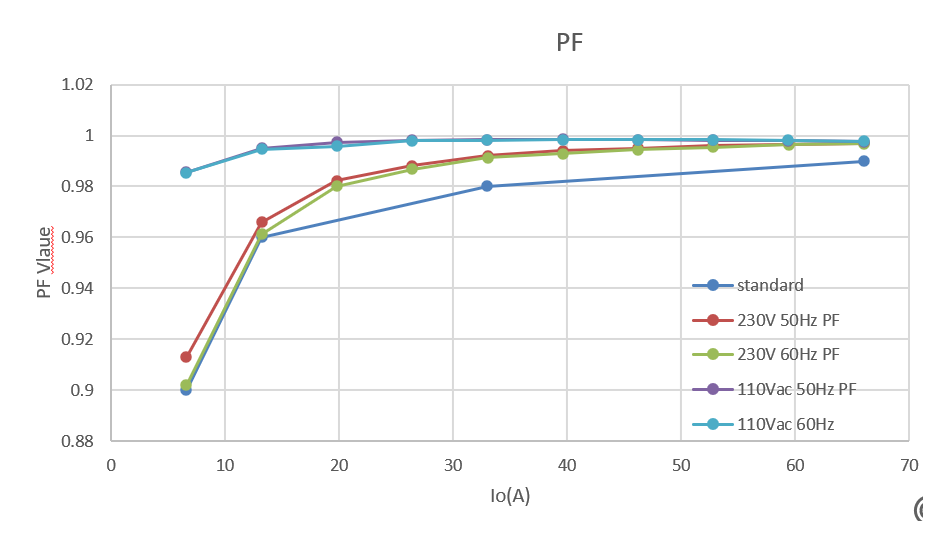

全范圍輸入PF值
全范圍輸入電流THD
滿載開機電壓 89V
DC滿載啟動—163V
12Vsb 待機輸出 短路保護
空載電壓紋波：103mV
滿載電壓紋波：116mV

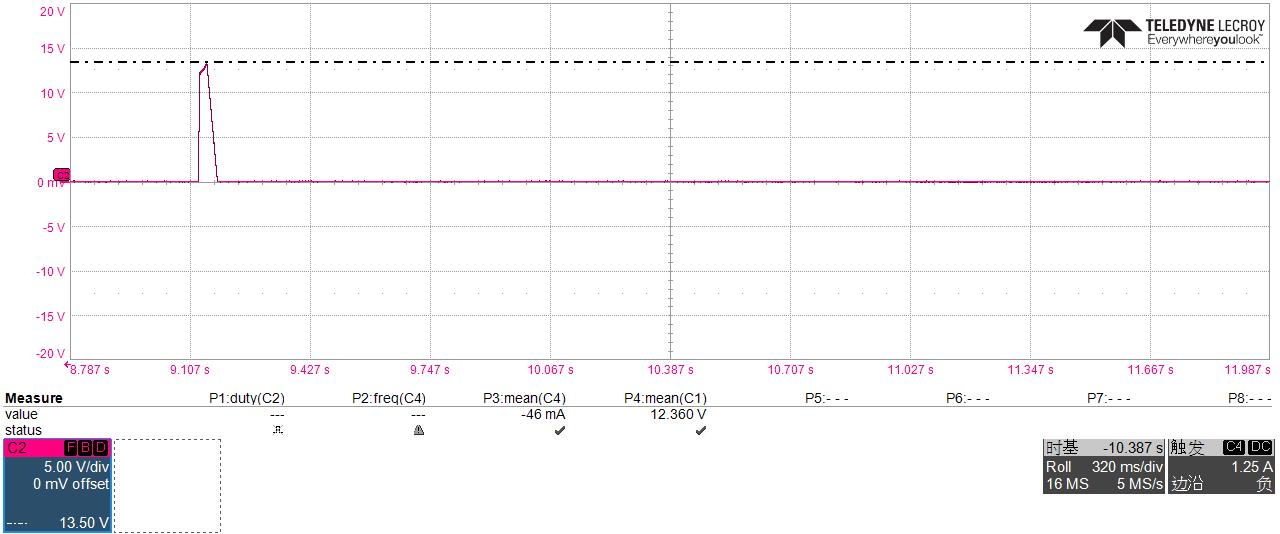

12VDC 主輸出過壓保護點
13.5V 12Vdc 主輸出 短路保護
相關文件下載
文件名稱
發布時間
下載
800W鉑金效率服務器電源
2023-05-24
